Docker网络

是什么

Docker启动后,会产生一个名为docker0的虚拟网卡。

# ifconfig
docker0: flags=4099<UP,BROADCAST,MULTICAST>  mtu 1500
        inet 172.17.0.1  netmask 255.255.0.0  broadcast 172.17.255.255
        inet6 fe80::42:28ff:fe21:1dcb  prefixlen 64  scopeid 0x20<link>
        ether 02:42:28:21:1d:cb  txqueuelen 0  (Ethernet)
        RX packets 2105  bytes 975889 (953.0 KiB)
        RX errors 0  dropped 0  overruns 0  frame 0
        TX packets 2205  bytes 583182 (569.5 KiB)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0

......



当安装了docker之后,默认会自动创建三个网络:bridge、host、none

查看docker网络模式:

[root@localhost ~]# docker network ls
NETWORK ID     NAME              DRIVER    SCOPE
0c50f04c22f3   bridge            bridge    local
39dda2d8738a   host              host      local
48e124df970f   none              null      local



常用基本命令

[root@localhost ~]# docker network --help

Usage:  docker network COMMAND

Manage networks

Commands:
  connect     Connect a container to a network
  create      Create a network
  disconnect  Disconnect a container from a network
  inspect     Display detailed information on one or more networks
  ls          List networks
  prune       Remove all unused networks
  rm          Remove one or more networks

Run 'docker network COMMAND --help' for more information on a command.



能干嘛

容器间的互联和通信以及端口映射。

容器IP变动时候可以通过服务名直接网络通信而不受影响。



网络模式

网络模式 简介 指定方式
bridge 为每一个容器分配、配置IP等,并将容器连接到一个 docker0 虚拟网桥,默认为该模式 使用 --network bridge 指定,默认使用docker0
host 容器将不会虚拟出自己的网卡,配置自己的IP等,而是使用宿主机的IP和端口 使用 --network host 指定
none 容器有独立的 network namespace,但并没有对其进行任何网络设置,如分配 veth pair 和网桥连接,IP等。 使用 --network none 指定
container 新创建的容器不会创建自己的网卡和配置自己的IP,而是和一个指定的容器共享IP、端口范围等。 使用 --network container:NAME或者容器ID指定

容器实例内默认网络IP产生规则:

使用同一个镜像启动两个容器 u1 和 u2,可以看到u1 IP为 172.17.0.2, u2 IP为 172.17.0.3,此时删除 u2 容器,重新启动一个 u3 看到 IP为 172.17.0.3 ,原本属于 u2 的IP重新落到了u3上,由此得出结论,docker容器内部的IP是有可能会发生改变的。



案例说明

bridge

是什么?

Docker 服务默认会创建一个 docker0 网桥(其上有一个 docker0 内部接口),该桥接网络的名称为docker0,它在内核层连通了其他的物理或虚拟网卡,这就将所有容器和本地主机都放到同一个物理网络。Docker 默认指定了 docker0 接口 的 IP 地址和子网掩码,让主机和容器之间可以通过网桥相互通信。

查看 bridge 网络的详细信息,并通过 grep 获取名称项:

[root@localhost ~]# docker network inspect bridge |grep name
            "com.docker.network.bridge.name": "docker0",


[root@localhost ~]# ifconfig |grep docker0
docker0: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500

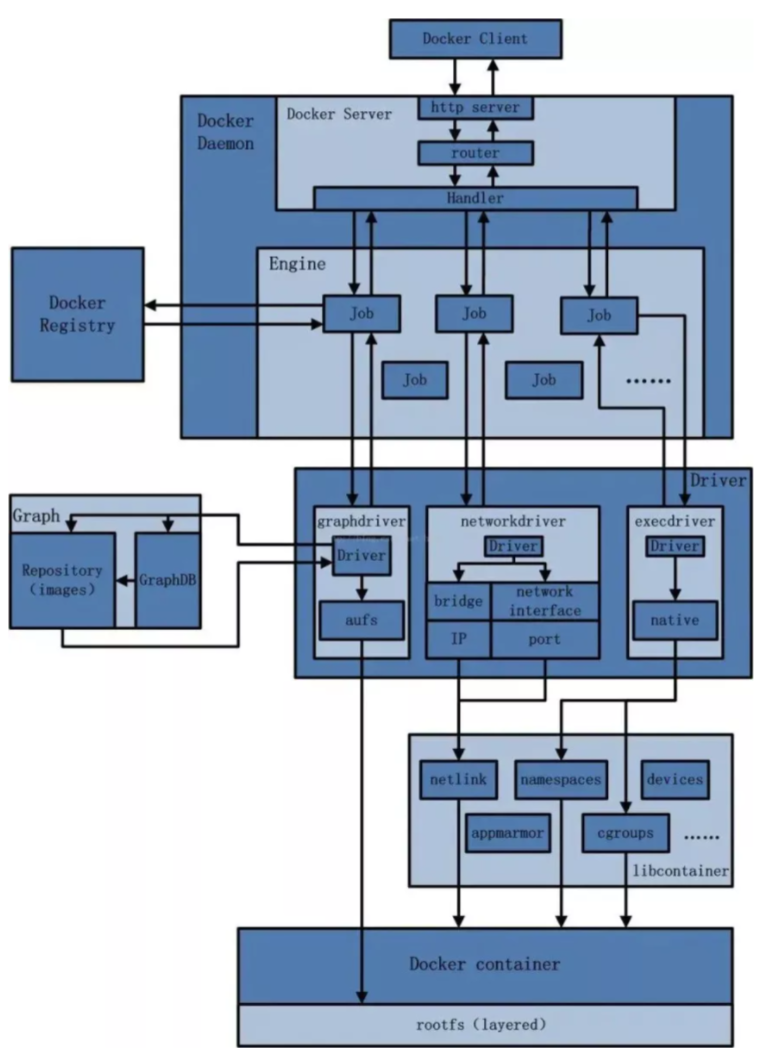

案例

说明

1 Docker使用Linux桥接,在宿主机虚拟一个Docker容器网桥(docker0),Docker启动一个容器时会根据Docker网桥的网段分配给容器一个IP地址,称为Container-IP,同时Docker网桥是每个容器的默认网关。因为在同一宿主机内的容器都接入同一个网桥,这样容器之间就能够通过容器的Container-IP直接通信。

2 docker run 的时候,没有指定network的话默认使用的网桥模式就是bridge,使用的就是docker0。在宿主机ifconfig,就可以看到docker0和自己create的network(后面讲)eth0,eth1,eth2……代表网卡一,网卡二,网卡三……,lo代表127.0.0.1,即localhost,inet addr用来表示网卡的IP地址

3 网桥docker0创建一对对等虚拟设备接口一个叫veth,另一个叫eth0,成对匹配。

   3.1 整个宿主机的网桥模式都是docker0,类似一个交换机有一堆接口,每个接口叫veth,在本地主机和容器内分别创建一个虚拟接口,并让他们彼此联通(这样一对接口叫veth pair);

   3.2 每个容器实例内部也有一块网卡,每个接口叫eth0;

   3.3 docker0上面的每个veth匹配某个容器实例内部的eth0,两两配对,一 一匹配。

 通过上述,将宿主机上的所有容器都连接到这个内部网络上,两个容器在同一个网络下,会从这个网关下各自拿到分配的ip,此时两个容器的网络是互通的。

启动两个容器:

[root@localhost ~]# docker run -d -p 8081:8080 --name tomcat81 billygoo/tomcat8-jdk8
[root@localhost ~]# docker run -d -p 8082:8080 --name tomcat82 billygoo/tomcat8-jdk8

查看宿主机网卡信息:

[root@localhost ~]# ip addr|tail -n 8
18: veth2348854@if17: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue master docker0 state UP group default
link/ether b2:6c:f4:38:ef:a1 brd ff:ff:ff:ff:ff:ff link-netnsid 0
inet6 fe80::b06c:f4ff:fe38:efa1/64 scope link
valid_lft forever preferred_lft forever
20: vetha2ead6f@if19: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue master docker0 state UP group default
link/ether 5e:89:03:49:e9:c7 brd ff:ff:ff:ff:ff:ff link-netnsid 1
inet6 fe80::5c89:3ff:fe49:e9c7/64 scope link
valid_lft forever preferred_lft forever

18->17:宿主机上的 18: veth2348854 指向的是 容器内的 if17

20->19:宿主机上的 20: vetha2ead6f 指向的是 容器内的 if19



在 tomcat81 容器内部查看网卡信息:

[root@localhost ~]# docker exec -it tomcat81 bash
root@9f6d32d9ee91:/usr/local/tomcat# ip addr
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
17: eth0@if18: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP group default
    link/ether 02:42:ac:11:00:02 brd ff:ff:ff:ff:ff:ff link-netnsid 0
    inet 172.17.0.2/16 brd 172.17.255.255 scope global eth0
       valid_lft forever preferred_lft forever

17->18:tomcat81 容器内的17号网卡 17: eth0 指向的是宿主机的if18号网卡。



在 tomcat82 容器内部查看网卡信息:

[root@localhost ~]# docker exec -it tomcat82 bash
root@8597dfbc4c2f:/usr/local/tomcat#
root@8597dfbc4c2f:/usr/local/tomcat# ip addr
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
19: eth0@if20: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP group default
    link/ether 02:42:ac:11:00:03 brd ff:ff:ff:ff:ff:ff link-netnsid 0
    inet 172.17.0.3/16 brd 172.17.255.255 scope global eth0
       valid_lft forever preferred_lft forever

19->20:tomcat82 容器内的19号网卡 19: eth0 指向的是宿主机的if20号网卡。



host

是什么

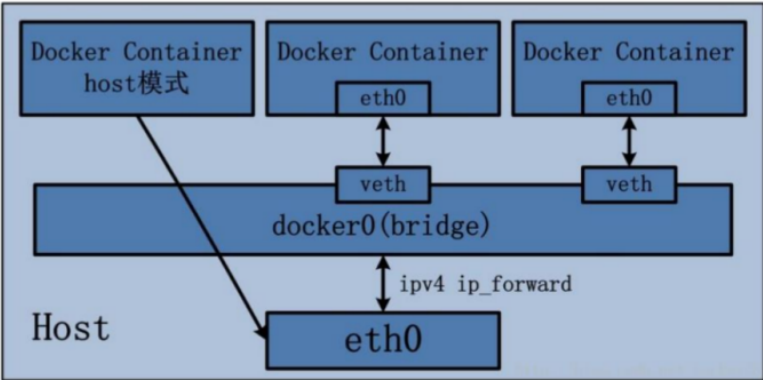

直接使用宿主机的 IP 地址与外界进行通信,不再需要额外进行NAT 转换。

案例

容器将不会获得一个独立的Network Namespace, 而是和宿主机共用一个Network Namespace。容器将不会虚拟出自己的网卡而是使用宿主机的IP和端口。

代码:

有警告信息:

当指定网络为 host时,如果指定了 -p 会有警告信息,但不影响使用。

[root@localhost ~]# docker run -d -p 8083:8080 --network host --name tomcat83 billygoo/tomcat8-jdk8
WARNING: Published ports are discarded when using host network mode
37097d7a5b11b29e3d653d3bb7229af8b183abbf2859d2314c00eb1b240c1698d

正确写法:移除 -p

[root@localhost ~]# docker run -d --network host --name tomcat83 billygoo/tomcat8-jdk8
63ea58787842bd1739731e190f6858ff28c6622fba11f764a6087002418773aa

看一下 tomcat83 容器的网络信息:

[root@localhost ~]# docker inspect tomcat83 | tail -n 20
            "Networks": {
                "host": {
                    "IPAMConfig": null,
                    "Links": null,
                    "Aliases": null,
                    "NetworkID": "39dda2d8738a6b97929a7b6e92b73ac0baaa33f648051d5c24c967803b48f125",
                    "EndpointID": "86dd29b7e086d1ea03051a80f3e775913854e80a139c9620f33b3c5eaa75164a",
                    "Gateway": "",
                    "IPAddress": "",
                    "IPPrefixLen": 0,
                    "IPv6Gateway": "",
                    "GlobalIPv6Address": "",
                    "GlobalIPv6PrefixLen": 0,
                    "MacAddress": "",
                    "DriverOpts": null
                }
            }
        }
    }
]

Gateway 和 IPAddress 都为空,没有IP。

那没有-p的端口映射了,怎么访问tomcat83呢?

使用宿主机IP访问,相当于就是宿主机直接装了一个tomcat,访问地址:http://宿主机IP:8080

在宿主机里面用默认的火狐浏览器访问容器内的tomcat83看到访问成功,因为说明此时容器的IP借用主机的,所以容器共享宿主机网络IP,这样的好处是外部主机与容器可以直接通信。



none

是什么

禁用网络功能,只有 lo 标识(就是127.0.0.1标识本地回环)

案例

[root@localhost ~]# docker run -d -p 8084:8080 --network none --name tomcat84 billygoo/tomcat8-jdk8

查看网络:

[root@localhost ~]# docker exec -it tomcat84 bash
root@f405cf98e4ca:/usr/local/tomcat# ip addr
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever



container

是什么

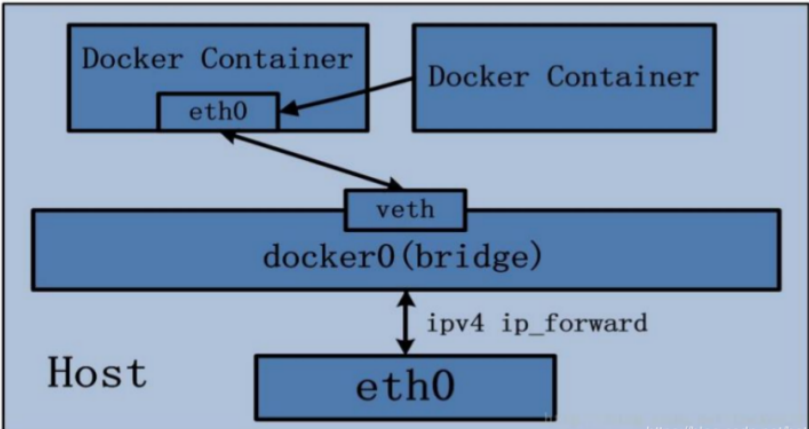

container⽹络模式

新建的容器和已经存在的一个容器共享一个网络ip配置而不是和宿主机共享。新创建的容器不会创建自己的网卡,配置自己的IP,而是和一个指定的容器共享IP、端口范围等。同样,两个容器除了网络方面,其他的如文件系统、进程列表等还是隔离的。

错误案例演示

首先启动 tomcat85 容器,

再启动 tomcat86 容器,指定网络和 tomcat85 容器共享,但此时出错了,因为由于是和 tomcat85 容器共享网络,而 tomcat85 容器里8080已经启动了,tomcat86还要使用8080端口就无法使用了,端口已经占用,此案例失败。

[root@localhost ~]# docker run -d -p 8085:8080 --name tomcat85 billygoo/tomcat8-jdk8
3167398a54ad9f1fcce7fac6cd06e5a231d30312e5afced85921993378179675
[root@localhost ~]#
[root@localhost ~]# docker run -d -p 8086:8080 --network container:tomcat85 --name tomcat86 billygoo/tomcat8-jdk8
docker: Error response from daemon: conflicting options: port publishing and the container type network mode.
See 'docker run --help'.

正确案例演示

使用另一个镜像来演示:

Alpine Linux 是一款独立的、非商业的通用 Linux 发行版,专为追求安全性、简单性和资源效率的用户而设计。 可能很多人没听说过这个 Linux 发行版本,但是经常用 Docker 的朋友可能都用过,因为他小,简单,安全而著称,所以作为基础镜像是非常好的一个选择,可谓是麻雀虽小但五脏俱全,镜像非常小巧,不到 6M的大小,所以特别适合容器打包。

[root@localhost ~]# docker run -it --name alpine1 alpine /bin/sh
/ # ip addr
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN qlen 1000
link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
inet 127.0.0.1/8 scope host lo
valid_lft forever preferred_lft forever
27: eth0@if28: <BROADCAST,MULTICAST,UP,LOWER_UP,M-DOWN> mtu 1500 qdisc noqueue state UP
link/ether 02:42:ac:11:00:05 brd ff:ff:ff:ff:ff:ff
inet 172.17.0.5/16 brd 172.17.255.255 scope global eth0
valid_lft forever preferred_lft forever
/ #

alpine1 容器的 27: eth0 指向的宿主机的 if28



[root@localhost ~]# docker run -it --network container:alpine1 --name alpine2 alpine /bin/sh
/ # ip addr
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
27: eth0@if28: <BROADCAST,MULTICAST,UP,LOWER_UP,M-DOWN> mtu 1500 qdisc noqueue state UP
    link/ether 02:42:ac:11:00:05 brd ff:ff:ff:ff:ff:ff
    inet 172.17.0.5/16 brd 172.17.255.255 scope global eth0
       valid_lft forever preferred_lft forever
/ #

alpine2 容器也是 27: eth0 指向的宿主机的 if28

此时如果关闭 alpine1 ,则 alpine2 就只剩 lo网卡了,因为 alpine2 容器是共享的 alpine1 容器的网络。



自定义网络

为什么要自定义网络

来看这个案例。

没有使用自定义网络的时候,启动两个容器 tomcat81 和 tomcat82 ,tomcat81 内部ip为172.17.0.4,tomcat82 内部ip为 172.17.0.5 ,在两个容器内部和宿主机之间,通过IP都能够互相ping通,但是通过服务名 也就是 --name 取得名字,在两个容器之间就无法ping通,只能在宿主机分别ping通两个服务名 tomcat81 和 tomcat82,如何解决呢?

方式一:过时的 link

可通过 --link 来解决容器之间通过服务名联通的问题,但后续可能将废弃,不推荐使用了。

使用方式:

# 启动tomcat81
docker run -d --name tomcat81 alex_tomcat:v4.0

# 使用 --link 启动 tomcat82
docker run -d --name tomcat82 --link tomcat81 alex_tomcat:v4.0

# ping测试
# tomcat82 ping tomcat81 通
[root@localhost ~]# docker exec tomcat82 ping tomcat81
PING tomcat81 (172.17.0.8) 56(84) bytes of data.
64 bytes from tomcat81 (172.17.0.8): icmp_seq=1 ttl=64 time=0.482 ms
64 bytes from tomcat81 (172.17.0.8): icmp_seq=2 ttl=64 time=0.075 ms

# tomcat81 ping tomcat82 是不通的,下面返回的地址是 127.0.0.1 是不对的
[root@localhost ~]# docker exec tomcat81 ping tomcat82
PING tomcat82.localdomain (127.0.0.1) 56(84) bytes of data.
64 bytes from localhost (127.0.0.1): icmp_seq=1 ttl=64 time=0.076 ms
64 bytes from localhost (127.0.0.1): icmp_seq=2 ttl=64 time=0.065 ms

原理:

通过 --link 只是在 /etc/hosts 文件中添加了一条IP与主机名的映射关系。

比如 tomcat82 --link tomcat81 , 是在 tomcat82 容器的 /etc/hosts 文件里添加了一条 172.17.0.8 tomcat81 ee7c91b7de53 ,所以tomcat82容器可以通过 服务名 ping 通 tomcat81 。

而在 tomcat81 容器的 /etc/hosts 则没有 tomcat82 对应的IP地址映射,所以tomcat81 ping tomcat82 是无法ping通的。



方式二:使用自定义网络

自定义桥接网络,自定义网络默认使用的是桥接网络bridge。

新建自定义网络 tomcat_network:

[root@localhost ~]# docker network ls
NETWORK ID     NAME      DRIVER    SCOPE
0c50f04c22f3   bridge    bridge    local
39dda2d8738a   host      host      local
48e124df970f   none      null      local
[root@localhost ~]#
[root@localhost ~]# docker network create tomcat_network
d331f4bd8fd9b8986f615726d3d88a9b062cced7a29c68db9e73dc450d2e1e00
[root@localhost ~]#
[root@localhost ~]# docker network ls
NETWORK ID     NAME             DRIVER    SCOPE
0c50f04c22f3   bridge           bridge    local
39dda2d8738a   host             host      local
48e124df970f   none             null      local
d331f4bd8fd9   tomcat_network   bridge    local

新建容器时指定加入自定义网络 tomcat_network :

[root@localhost ~]# docker run -d -p 8081:8080 --network tomcat_network --name tomcat81 billygoo/tomcat8-jdk8
9e7e05d78b86aa84b8ba18a6c7a69b8e7064df0848608db79edcb66dc22e631a
[root@localhost ~]#
[root@localhost ~]# docker run -d -p 8082:8080 --network tomcat_network --name tomcat82 billygoo/tomcat8-jdk8
554e72db6ef0954d10857adbe67122666ed0346f5e4ed1501f0b0b245d604f4d

再次在容器内部互相ping 域名/主机名 测试,此时可以ping通了:

[root@localhost ~]# docker exec -it tomcat81 /bin/bash
root@9e7e05d78b86:/usr/local/tomcat#
root@9e7e05d78b86:/usr/local/tomcat# ping tomcat82
PING tomcat82 (172.18.0.3) 56(84) bytes of data.
64 bytes from tomcat82.tomcat_network (172.18.0.3): icmp_seq=1 ttl=64 time=0.524 ms
64 bytes from tomcat82.tomcat_network (172.18.0.3): icmp_seq=2 ttl=64 time=0.241 ms
64 bytes from tomcat82.tomcat_network (172.18.0.3): icmp_seq=3 ttl=64 time=0.240 ms
^C
--- tomcat82 ping statistics ---
3 packets transmitted, 3 received, 0% packet loss, time 2002ms
rtt min/avg/max/mdev = 0.240/0.335/0.524/0.133 ms
root@9e7e05d78b86:/usr/local/tomcat#



结论:

自定义网络本身就维护好了主机名和IP的对应关系,所以IP和域名都能通。



网络联通

已知:当前有两个容器 tomcat81、tomcat82 在默认网络下,tomcat83、tomcat84在自定义网络mynet下。

我们知道 tomcat81、tomcat82是可以互相通过IP互通的;tomcat83、tomcat84由于是自定义网络既可以IP互通,也可以通过服务名互通。

问:tomcat81 能不能 和 tomcat83 或 tomcat84 互通?怎么实现?

docker run -d --name tomcat81 alex_tomcat:v4.0
docker run -d --name tomcat82 alex_tomcat:v4.0

docker network create mynet
docker run -d --name tomcat83 --network mynet alex_tomcat:v4.0
docker run -d --name tomcat84 --network mynet alex_tomcat:v4.0

答案肯定是能实现的,我们可以通过 connect 实现。

connect

方法也很简单,只需要将要联通的容器加到对方网络里就可以了,比如将 tomcat81容器加到mynet网络里,tomcat81就可以与tomcat83、tomcat84通过互通了。

用法:

[root@localhost ~]# docker network connect --help

Usage:  docker network connect [OPTIONS] NETWORK CONTAINER

Connect a container to a network

Options:
      --alias strings           Add network-scoped alias for the container
      --driver-opt strings      driver options for the network
      --ip string               IPv4 address (e.g., 172.30.100.104)
      --ip6 string              IPv6 address (e.g., 2001:db8::33)
      --link list               Add link to another container
      --link-local-ip strings   Add a link-local address for the container

示例:

# 将 tomcat81容器加到mynet网络里
docker network connect mynet tomcat81

查看 tomcat81 的详细信息:

发现 tomcat81 多了一个mynet网络的IP信息,也就是tomcat81加入到了mynet网络中了,tomcat81容器有了两个IP

[root@localhost ~]# docker inspect tomcat81
......
            "Networks": {
                "bridge": {
                    "IPAMConfig": null,
                    "Links": null,
                    "Aliases": null,
                    "NetworkID": "79d19808fda061529901cf5b638ed283d5f5371e0dc6b26db050625ee17ca666",
                    "EndpointID": "42735fac6a81a562eb9ee6a5bf0038e81c1bc840ae302fb1bb983334a7a65296",
                    "Gateway": "172.17.0.1",
                    "IPAddress": "172.17.0.8",
                    "IPPrefixLen": 16,
                    "IPv6Gateway": "",
                    "GlobalIPv6Address": "",
                    "GlobalIPv6PrefixLen": 0,
                    "MacAddress": "02:42:ac:11:00:08",
                    "DriverOpts": null
                },
                "mynet": {
                    "IPAMConfig": {},
                    "Links": null,
                    "Aliases": [
                        "70d94f3d9987"
                    ],
                    "NetworkID": "93585d0a1b3cdcc02da0fdaaa9acc1df6d61c9bcd19c4151c3f1844ac3ad69d2",
                    "EndpointID": "f6486fecd7b9f284f71a092fde29c73f010d31022e49899f18029bb62c0dfc75",
                    "Gateway": "172.21.0.1",
                    "IPAddress": "172.21.0.4",
                    "IPPrefixLen": 16,
                    "IPv6Gateway": "",
                    "GlobalIPv6Address": "",
                    "GlobalIPv6PrefixLen": 0,
                    "MacAddress": "02:42:ac:15:00:04",
                    "DriverOpts": {}
                }
            }



再看看mynet网络的详细信息:

发现 tomcat81 加入到了 mynet 网络中,可以和tomcat83、tomcat84互通了。

[root@localhost ~]# docker network inspect mynet
[
    {
        "Name": "mynet",
        "Id": "93585d0a1b3cdcc02da0fdaaa9acc1df6d61c9bcd19c4151c3f1844ac3ad69d2",
        "Created": "2022-03-04T18:33:52.153949176+08:00",
        "Scope": "local",
        "Driver": "bridge",
        "EnableIPv6": false,
        "IPAM": {
            "Driver": "default",
            "Options": {},
            "Config": [
                {
                    "Subnet": "172.21.0.0/16",
                    "Gateway": "172.21.0.1"
                }
            ]
        },
        "Internal": false,
        "Attachable": false,
        "Ingress": false,
        "ConfigFrom": {
            "Network": ""
        },
        "ConfigOnly": false,
        "Containers": {
            "70d94f3d99873b36bb630ed2e782f4a76106efb3bef0d632e0dc08d05a272fcf": {
                "Name": "tomcat81",
                "EndpointID": "f6486fecd7b9f284f71a092fde29c73f010d31022e49899f18029bb62c0dfc75",
                "MacAddress": "02:42:ac:15:00:04",
                "IPv4Address": "172.21.0.4/16",
                "IPv6Address": ""
            },
            "a0718751d97fb7ceba22579056f4a48f606f5660da1de20627c9fb0a7cb312ca": {
                "Name": "tomcat83",
                "EndpointID": "970eb2ef3ba98cec4313491b6eb3bf83472de8a5598c1db2b434d1e854cf9c4f",
                "MacAddress": "02:42:ac:15:00:02",
                "IPv4Address": "172.21.0.2/16",
                "IPv6Address": ""
            },
            "fe489811f0b41b474af9c2bad06a2384a5144785ac8687b7ae7d53b058f140ec": {
                "Name": "tomcat84",
                "EndpointID": "891c88e3814a64735f961d0953f9f3d36e24eee45608433d1e4bc4fd539dd7a5",
                "MacAddress": "02:42:ac:15:00:03",
                "IPv4Address": "172.21.0.3/16",
                "IPv6Address": ""
            }
        },
        "Options": {},
        "Labels": {}
    }
]



互ping测试:

[root@localhost ~]# docker exec tomcat81 ping tomcat83
PING tomcat83 (172.21.0.2) 56(84) bytes of data.
64 bytes from tomcat83.mynet (172.21.0.2): icmp_seq=1 ttl=64 time=0.583 ms
64 bytes from tomcat83.mynet (172.21.0.2): icmp_seq=2 ttl=64 time=0.141 ms
^C
[root@localhost ~]#
[root@localhost ~]# docker exec tomcat81 ping tomcat84
PING tomcat84 (172.21.0.3) 56(84) bytes of data.
64 bytes from tomcat84.mynet (172.21.0.3): icmp_seq=1 ttl=64 time=0.146 ms
64 bytes from tomcat84.mynet (172.21.0.3): icmp_seq=2 ttl=64 time=0.147 ms
^C
[root@localhost ~]#
[root@localhost ~]# docker exec tomcat83 ping tomcat81
PING tomcat81 (172.21.0.4) 56(84) bytes of data.
64 bytes from tomcat81.mynet (172.21.0.4): icmp_seq=1 ttl=64 time=0.065 ms
64 bytes from tomcat81.mynet (172.21.0.4): icmp_seq=2 ttl=64 time=0.074 ms

因为tomcat82没有加入mynet网络,所以tomcat82是无法与tomcat83、tomcat84互通的。



Docker 平台架构图解

整体说明

从其架构和运行流程来看,Docker 是一个 C/S 模式的架构,后端是一个松耦合架构,众多模块各司其职。

Docker 运行的基本流程为:

1. 用户是使用 Docker Client 与 Docker Daemon 建立通信,并发送请求给后者。

2. Docker Daemon 作为 Docker 架构中的主体部分,首先提供 Docker Server 的功能使其可以接受 Docker Client 的请求。

3. Docker Engine 执行 Docker 内部的一系列工作,每一项工作都是以一个 Job 的形式的存在。

4. Job 的运行过程中,当需要容器镜像时,则从 Docker Registry 中下载镜像,并通过镜像管理驱动 Graph driver将下载镜像以Graph的形式存储。

5. 当需要为 Docker 创建网络环境时,通过网络管理驱动 Network driver 创建并配置 Docker 容器网络环境。

6. 当需要限制 Docker 容器运行资源或执行用户指令等操作时,则通过 Execdriver 来完成。

7. Libcontainer是一项独立的容器管理包,Network driver以及Exec driver都是通过Libcontainer来实现具体对容器进行的操作。

整体架构



版权声明:
作者:admin
链接:https://www.chenxie.net/archives/2572.html
来源:蜀小陈
文章版权归作者所有,未经允许请勿转载。

THE END
分享
二维码
< <上一篇
下一篇>>
文章目录
关闭
目 录
