中国移动GM220-S光猫修改为桥接模式并启用IPV6

普通家庭开通宽带的时候,不管是移动联通还是电信,安装师傅都是默认在光猫上设置的路由模式来上网,可能是对于运营商或者安装师傅来讲更方便更容易维护一些,因为现在光猫都自带了wifi,光猫拨号设置好后就马上可以上网了,如果性能不够还可以直接外接一个路由器就可以进行扩展了,避免了用户不懂乱设置把光猫配置给设置错了,给维护人员带来麻烦,这种方式对于用网需求不是很高的家庭来说就已经基本够用了,但是对于网络需求高点的玩家来说这就不是很好了。

使用光猫拨号以及光猫自带的路由功能有哪些不好的地方:

1. 光猫自带的路由功能性能有限

1) 首先自带的wifi带宽很低,如果没有记错的话大概是50Mbps,如果你是100Mbps的宽带,则你只能使用到一半的带宽资源,钱不是白交了吗?

2) 其次连接设备数有限制,如果设备连接较多的话则会出现无法连接或者连接后上网异常的情况,总之就是连接设备多了造成网络阻塞。

解决办法也有:

直接外接一个路由器进行扩展,关闭光猫自带的路由功能,上网直接连接外接的路由器,减轻光猫负担。

2. 光猫拨号对于家庭里有多条宽带的情况,不利于带宽资源整合提升。



说了这么多,为什么我要将光猫改为桥接模式:

一句话就是需要解决性能和扩展问题,让光猫只做光转换,其他的事情交给路由器来做。

好点的路由器能够承载更多的连接数拥有更好的性能,网口也均为千兆口,而光猫只有一个网络为千兆口,其他均为百兆口,不爽。

另外如果你的家里有2条宽带,一条电信100Mbps,一条移动100Mbps,都改为桥接模式后,则可以使用路由器进行双线同时拨号,带宽直接提升2倍,当然需要路由器支持,可以选择可以刷openwrt的路由器。



下面介绍我是怎么修改的:

1. 首先用超级管理员账号登录光猫后台 192.168.1.1

中国移动光猫 GM220-S 超级管理员账号:
用户名:CMCCAdmin
密    码:aDm8H%MdA

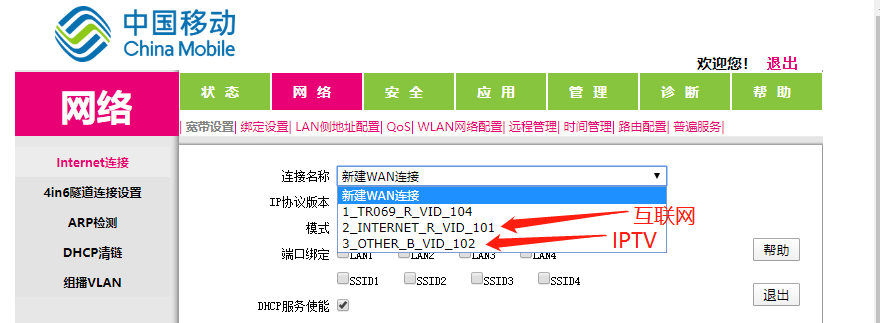

2. 进入后台后依次进入“网络-Internet连接-宽带绑定”,可以看到如下:

1_TR069_R_VID_104  不用管,改不了;

2_INTERNET_R_VID_101 为互联网连接的接口,101为vlan号,一定要记住

3_OTHER_B_VID_102 为IPTV连接的接口,102位vlan号,一定要记住



3. 截图备份 2_INTERNET_R_VID_101  和 3_OTHER_B_VID_102 原来的配置,以免设置出错的时候好恢复。

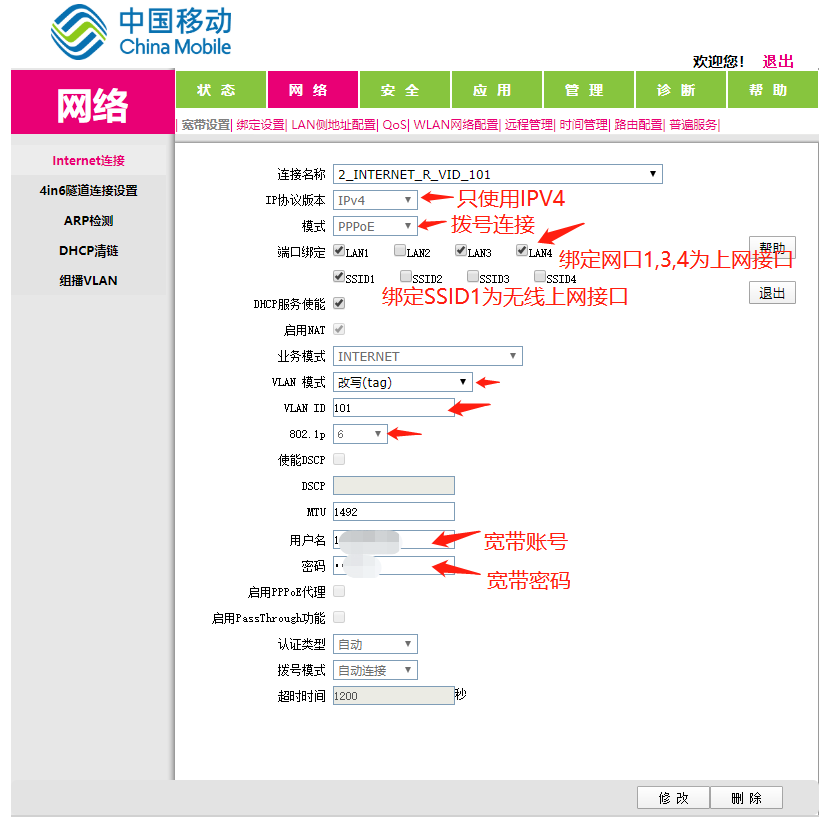

我的 2_INTERNET_R_VID_101

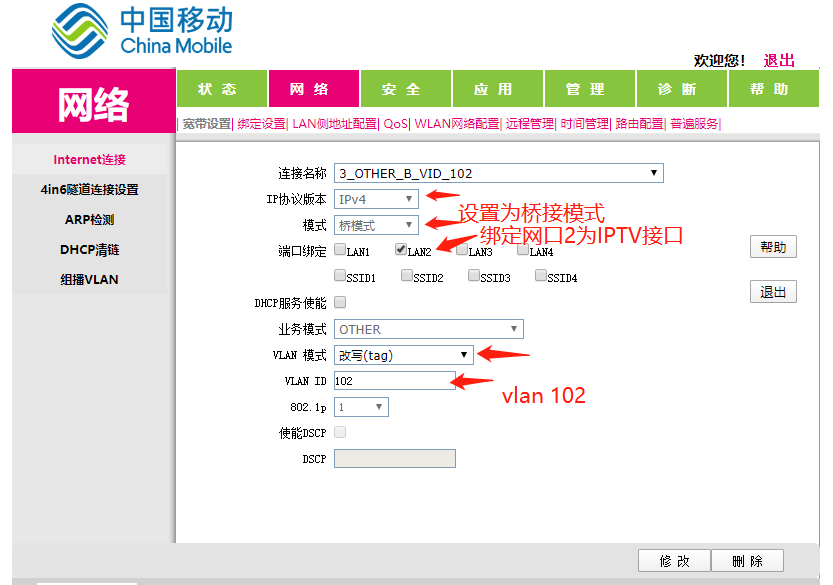

我的 3_OTHER_B_VID_102

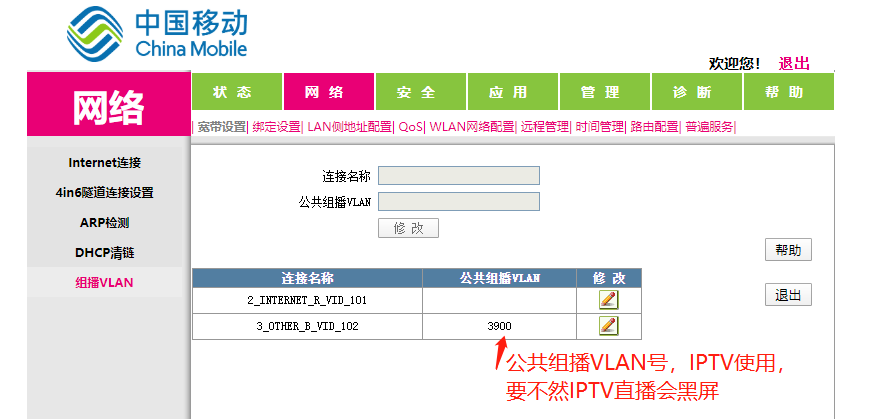

组播VLAN





4. 接下来开始修改,首先删除 2_INTERNET_R_VID_101 和 3_OTHER_B_VID_102,然后新建:

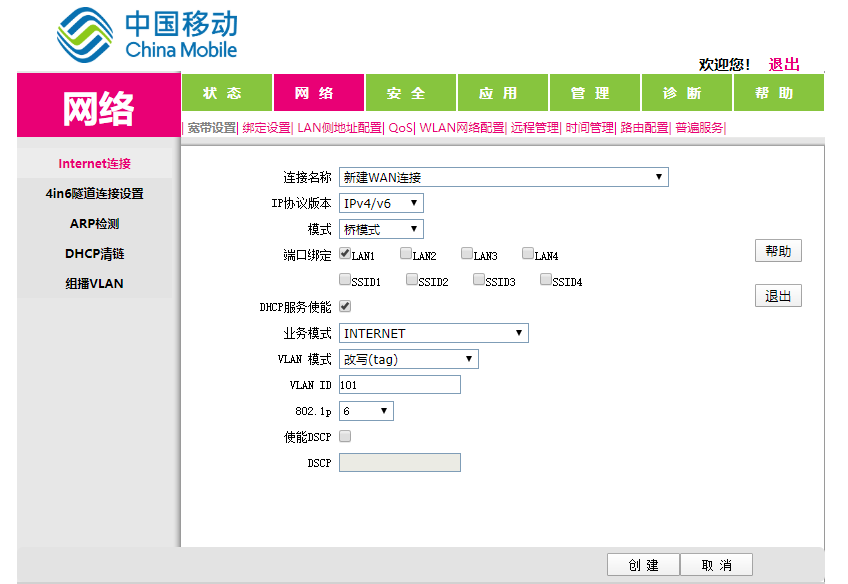

新建的 2_INTERNET_R_VID_101 (用户互联网上网):

IP协议:选择IPv4/v6 使之同时支持IPV4和IPV6

模式:选择 桥模式

端口绑定:绑定网络1为桥接端口,因为网络1位千兆口,其他2,3,4口均为百兆口

业务模式:选择 INTERNET 表示是用于互联网上网的

VLAN模式为:改写(tag)

VLAN ID: 101  <-- 此ID号和原来的一样,需要根据你所在地的设置来定

802.1p :6 <-- 和原来一样,我也不知道是什么

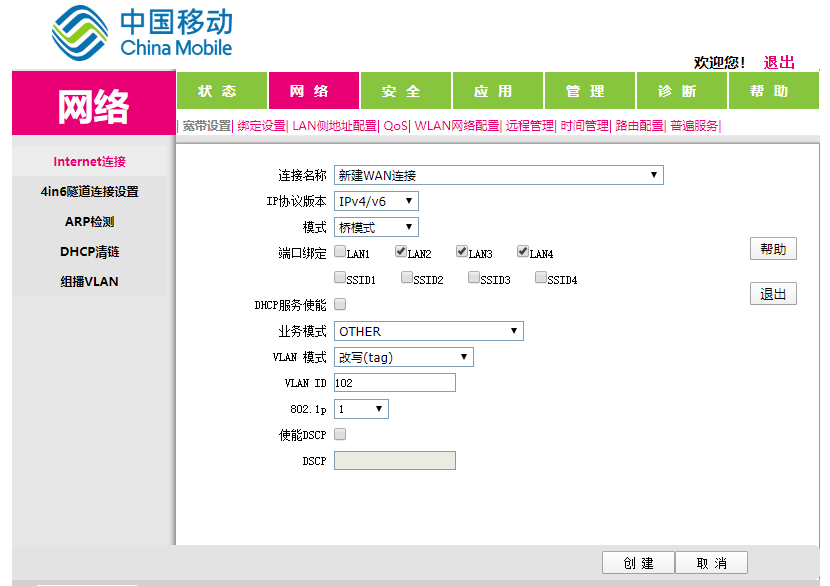

新建的 3_OTHER_B_VID_102 (用户IPTV)

IP协议:选择IPv4/v6 使之同时支持IPV4和IPV6

模式:选择 桥模式

端口绑定:选择LAN2, LAN2, LAN3 进行绑定,表示这3个网口都可以插IPTV机顶盒

业务模式:选择 other

VLAN模式:改写(tag)

VLAN ID: 102

802.1p: 1

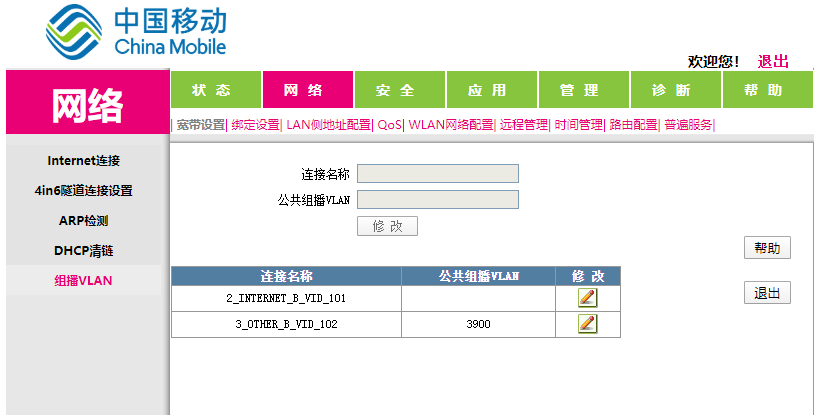

不要忘了把负责IPTV的公共组播vlan给绑定上,要不然看不了直播,我这里是 3900



光猫修改完了,重启光猫。

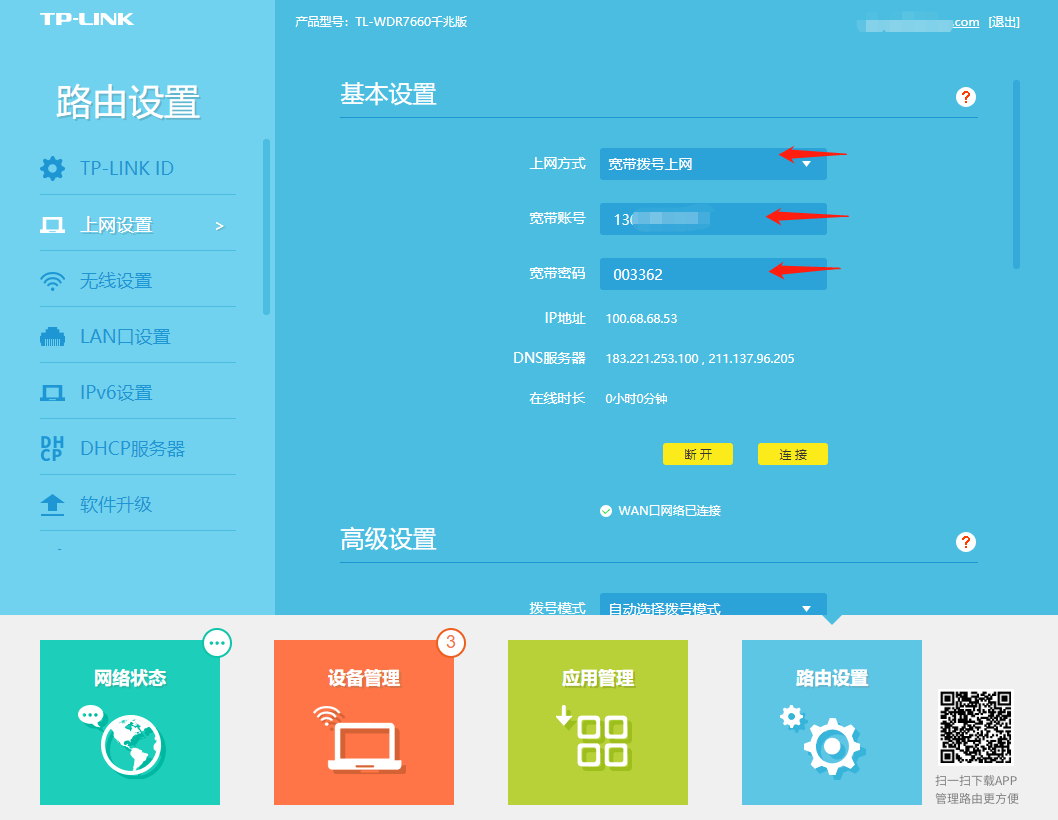

5. 接下来登录你的路由器后台,配置路由器拨号上网。

我的是路由器地址是192.168.100.1 ,将上网方式改为 “宽带拨号上网”,填入你的宽带账号和宽带密码,点击连接,如果获取到了IP地址和DNS服务器地址,则成功了,如果没有获取到的话可以尝试重启一下光猫和路由器之后重试,也请仔细检查设置是否正确。

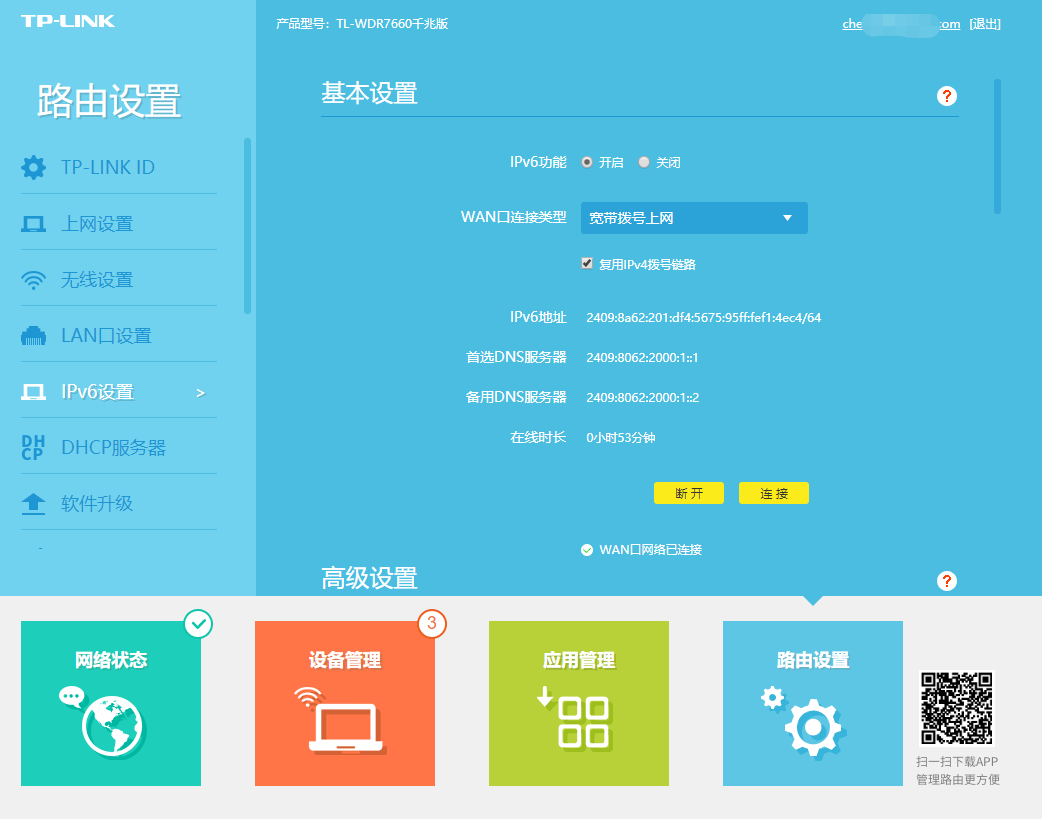

IPV6设置:



6. 验证是否成功

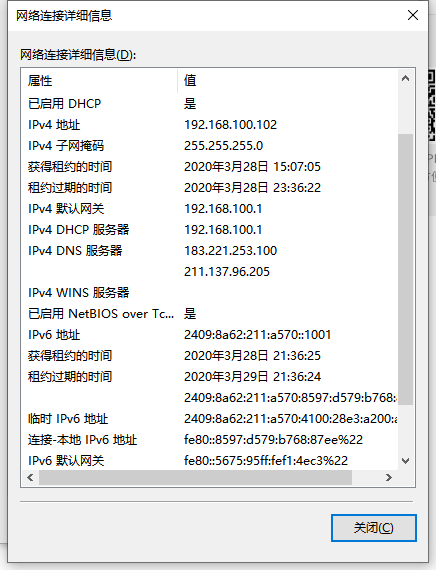

重新连接路由器wifi查看到同时获取到了IPv4的地址和IPV6的地址:

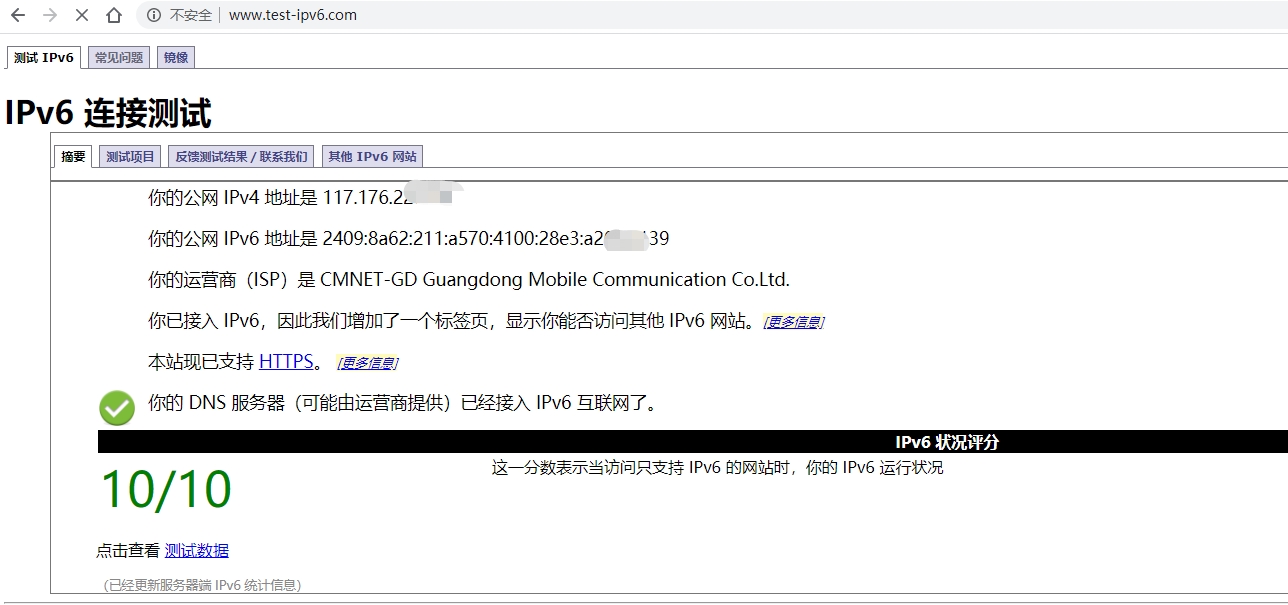

访问 http://www.test-ipv6.com/ 进行IPv6测试:
